具有良好的减振性能、应力缓和性能的α-烯烃共聚物。
持有与以往的聚烯烃有所不同的触感。
中文
English
ABSORTOMER™
α烯烃共聚物
主要用途
软质成形体、缓和性改质材
用途分类
特性分类
- 基本信息
- 详细特点
概要
ABSORTOMER™，是三井化学采用了多年培养的聚合催化剂技术，通过控制分子结构使聚合物的粘性性质变为最大化，成功的发现以往的聚烯烃系弹性体所不具有的应力吸收性（高tanδ）、应力缓和性等，是一种新型的α-烯烃共聚物。
此外，因ABSORTOMER™为颗粒状，所以可简单地添加到各种烯烃材料内，给予应力吸收性（高tanδ）、应力缓和性等功能，为独特的产品研发作出贡献。
物性一览表
ABSORTOMER™现已研发了2个品种。
这两个品种的最大区别是硬度、耐热性、应力吸收性（tanδ）的峰值温度。
| 项目 | 单位 | 测量条件 | EP-1001 | EP-1013 | |
|---|---|---|---|---|---|
| 流动性 | MFR | g / 10min | 遵照JIS K7210 （230℃, 2.16kgf） | 10 | 10 |
| 比重 | 密度 | kg / m3 | 遵照JIS K7112 | 840 | 838 |
| 柔软性 | 硬度 | 之后不久 | 遵照JIS K6253 | A92 | D69 |
| 15秒后 | A70 | D55 | |||
| 机械特性 | 拉力弹性率 | MPa | 遵照JIS K7127 | 400 | 1200 |
| 拉力破裂伸展 | % | 400 | 400 | ||
| 拉力强度 | MPa | 29 | 34 | ||
| 耐热性 | 融点 | ℃ | 三井化学法 10℃ / min. | 无 | 130 |
| 玻璃转移温度 | ℃ | 30 | 40 | ||
| 振动吸收性 | tanδ | 峰值 | 三井化学法 1.6Hz, 2℃ / min. | 2.7 | 1.5 |
| 峰值温度度 | ℃ | 30 | 40 | ||
| 产品形状 | 颗粒 | 颗粒 | |||
应力吸收性（高tanδ）

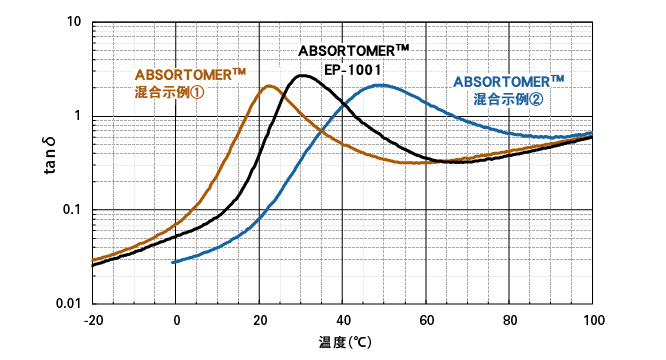

EP-1001是在室温附近发现tanδ的峰值，峰值= 2.7与现有材料相比显示出极高的应力吸收性。另外，与TPV以及三井EPT™等其他材料进行混合后可以控制峰值温度的位置。
减振性

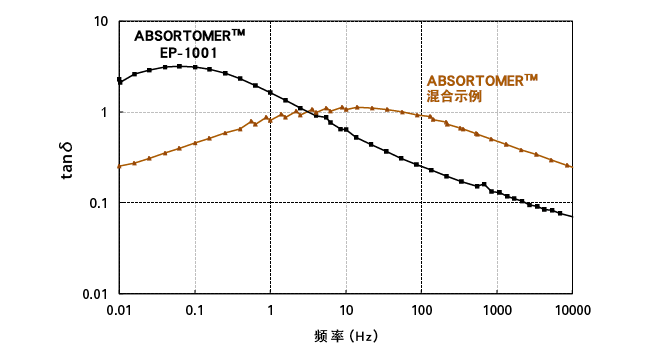

ABSORTOMER™在10Hz以下的低频率范围内保持tanδ的峰值。
与其他材料进行混合后可在tanδ的峰值目标位置的频率范围内移动。
应力缓和性

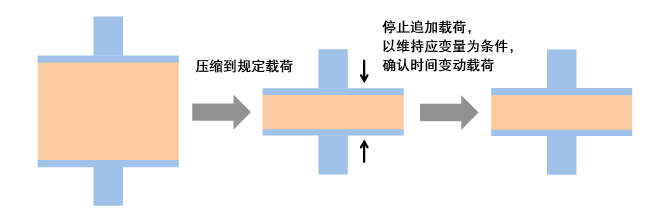

在材料上施加一定的载荷(应变)后停止追加载荷。
如果是一般的聚烯烃材料的话，因材料不吸收应力，为了保持应变，必须持续施加与初期相同的载荷。

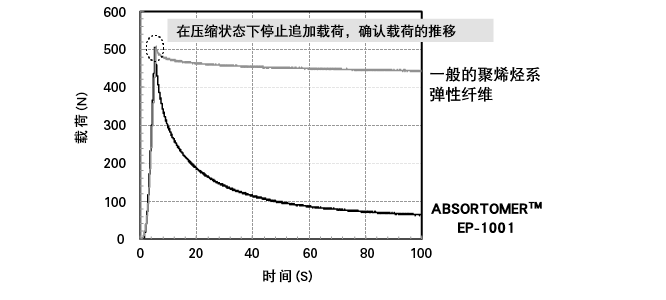

与此相反，ABSORTOMER™是由材料吸收应力，为了保持应变，必要的载荷会随时间的推移而降低。
塑模条件
将ABSORTOMER™混合于PE、PP、TPV等材料后的模塑条件请参看下述内容
注塑模条件
| 材料 | 汽缸温度 | 模具温度 |
|---|---|---|
| PE / EP-1001, P / EP-1013 | 180～230℃ | 20～40℃ |
| PP / EP-1001, PP / EP-1013 | 180～230℃ | 20～60℃ |
| TPV / EP-1001, TPV / EP-1013 | 180～230℃ | 20～40℃ |
| 苯乙烯系弹性纤维/EP-1001, 苯乙烯系弹性纤维 / EP-1013 | 180～230℃ | 20～40℃ |
押出成形条件
| 材料 | 汽缸温度 |
|---|---|
| EP-1001, EP-1013 | 180～230℃ |
| PE / EP-1001, PE / EP-1013 | 180～230℃ |
| PP / EP-1001, PP / EP-1013 | 180～230℃ |
| TPV / EP-1001, TPV / EP-1013 | 180～230℃ |
| 苯乙烯系弹性纤维/EP-1001, 苯乙烯系弹性纤维 / EP-1013 | 180～230℃ |
产品信息咨询
弹性体事业部
电话
+86-21-5888-6336
传真
+86-21-5888-6337
